Bài gửiTiêu đề: một số mach điện tử lý thú   Tue Jan 18, 2011 12:04 am

Đây là mạch tạo âm thanh đơn giản dùng cho còi báo động cho cảnh sát


Mạch được tạo bởi 2 con IC 555 dùng để tạo dao động. Tần số được điều khiển bởi chân 5 của IC. Đầu tiên là IC 1 được làm việc xung quang tần số là 1hz và tụ 47uF được nạp điện và sau đó là xả điện liên tục quá trình đó cứ diễn ra liên tục như vậy. Tần số ra loa được điều chế bởi IC2 và ta nghe được âm thanh ra loa.
Hai biến trở VR1 và VR2 dùng để điều chế tần số đầu ra cho Loa. Tần số cảng lớn thì tiếng hú còi càng to.

MẠCH CHỐNG TRỘM DÙNG TIA LAZE
[You must be registered and logged in to see this link.]



_________________
2345 1 ly cafe cho 1 ngày say đắm
1 lời nguyện cầu cho cả tháng bình yên
1 lời chúc cho 1 đời hạnh phúc
10000 sự tốt đẹp cho 1 năm mới bắt đầu
(vạn)
Về Đầu Trang Go down
Xem lý lịch thành viên http://dientu2016.forumvi.com
anhquy
thành viên tích cực bậc 1
thành viên tích cực bậc 1


Tổng số bài gửi : 1
Points : 1
Join date : 18/01/2011

Bài gửiTiêu đề: Re: một số mach điện tử lý thú   Tue Jan 18, 2011 12:44 pm

cho hỏi ai làm được mach chống trộm bằng tia laze chưa?
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
Admin
avatar

Tổng số bài gửi : 43
Points : 112
Join date : 21/12/2010
Age : 26
Đến từ : quảng nam

Bài gửiTiêu đề: Re: một số mach điện tử lý thú   Tue Jan 18, 2011 2:59 pm

mạch còi cảnh sát thì tôi làm thành công rồi còn mạch chống trộm bằng tia laze thì chưa nhưng mạch ni cũng đơn giản nên làm chắc sẽ thành công. 2134

_________________
2345 1 ly cafe cho 1 ngày say đắm
1 lời nguyện cầu cho cả tháng bình yên
1 lời chúc cho 1 đời hạnh phúc
10000 sự tốt đẹp cho 1 năm mới bắt đầu
(vạn)
Về Đầu Trang Go down
Xem lý lịch thành viên http://dientu2016.forumvi.com
boylonely91dn
thành viên tích cực bậc 3
thành viên tích cực bậc 3
avatar

Tổng số bài gửi : 17
Points : 45
Join date : 08/01/2011
Age : 26
Đến từ : Da NAng

Bài gửiTiêu đề: Re: một số mach điện tử lý thú   Tue Jan 18, 2011 4:52 pm

hehe.Hay do'.Thank cac chu nhieu
Về Đầu Trang Go down
Xem lý lịch thành viên
Admin
Admin
Admin
avatar

Tổng số bài gửi : 43
Points : 112
Join date : 21/12/2010
Age : 26
Đến từ : quảng nam

Bài gửiTiêu đề: Re: một số mach điện tử lý thú   Tue Jan 18, 2011 11:19 pm

thêm một số mạch nữa nè!!!
12

mạch micro không dây

làm xong ,nói vào cái mic rồi dùng cái radio dùng ở băng FM mà rà nếu có thì
thành công rồi đó.

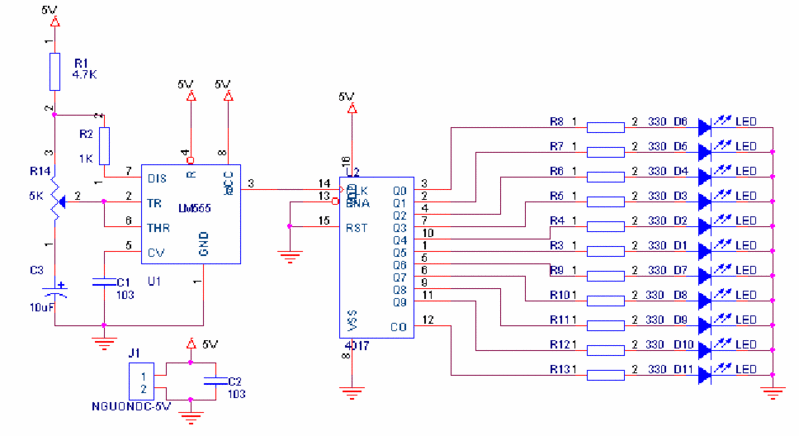

mạch nháy led ra 10 cổng


mạch ni tôi đã test thành công 100% ----------mạch nháy rất đẹp.
đây là hình ảnh mô phỏng
